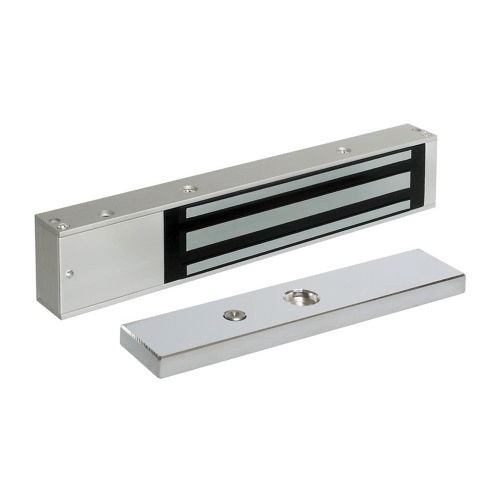

CSA 1388 – Elettromagnete a vista da interno 300 kg

1388 – Elettromagneti di potenza

Fermo elettromagnetico di potenza per il bloccaggio delle porte di uscita di emergenza, antipanico, di accesso e passaggio. L’elevata forza di tenuta tiene chiusa la porta in condizioni normali; in emergenza il fermo si sblocca e permette l’apertura. Funzionamento Fail Safe: senza alimentazione la porta resta sbloccata, garantendo il deflusso delle persone. Alimentazione 12 o 24 Vcc selezionabile con jumper interno. Con le staffe accessorie si monta in molte applicazioni, anche su porte in vetro. Può essere sbloccato da pulsanti di emergenza o quadri di comando.

Caratteristiche

• Montaggio a vista
• Completo di controplacca ammortizzata
• 12-24 Vcc selezionabile

Dati tecnici

• Materiale corpo: Alluminio anodizzato
• Materiale parte magnetica: Acciaio inox
• Funzionamento: A rilascio in mancanza di alimentazione
• Tipo di connessione: A morsetti
• Temperatura di funzionamento: -10°C ÷ +55°C
• Dotazione standard: Controplacca in acciaio zincato, viti e accessori di montaggio
• Forza di tenuta: 300 kg / 2490 N ±15%
• Tensione nominale: 12-24 Vcc
• Corrente nominale: 500 mA @ 12 Vcc, 250 mA @ 24 Vcc
• Stato porta: Sì
• Grado di protezione: IP40
• Dimensioni (A x B x C): 250 x 48 x 25 mm
• Note: Con LED

Codice catalogo Eaton CSA: 1388-A.
